Как сделать надежное песчано-гравийное основание под тротуарную плитку?

В этой статье мы расскажем вам про песчано-гравийное основание, его преимущества и недостатки. Подробно рассмотрим, как сделать слои пирога и не совершить ошибок.

Основание – это конструкция, на которую укладывают тротуарную плитку.

Оно нужно для того, чтобы мощение не проваливалось от заезда транспорта или пешеходных нагрузок, помогает предотвратить выпучивание брусчатки и сохраняет ее срок службы.

Низкое качество работ и неправильный выбор слоев основания приводят к разрушению покрытия уже через 1-2 сезона: появляются ямы, провалы, неровности, лужи.

Закажите профессиональную укладку тротуарной плитки под ключ

4 преимущества песчано-гравийного основания

1. Водопроницаемость

Как мы знаем, ключевым фактором, который влияет на долговечность тротуарной плитки, является вода. Если вы хотите, чтобы тротуарная плитка лежала долго, а покрытие не вспучилось, уделите особое внимание отводу воды.

Песко-щебеночное основание является водопроницаемым. Дождевая вода уходит через такое основание в грунт и не задерживается на поверхности мощения, тем самым сохраняет срок службы тротуарной плитки.

2. Достаточная прочность

Несущий слой из гравия или щебня подойдет как для участков с пешеходным движением, так и для транспортных нагрузок. Для обеспечения высокой прочности, например, при заезде грузовых автомобилей, несущий слой армируют геосинтетическими решетками.

3. Возможность вскрытия и ремонтопригодность

При необходимости доступа к подземным коммуникациям на участке строительства песко-гравийное основание легко разбирается и восстанавливается.

4. Невысокая стоимость

Песко-щебеночное основание отличается невысокой стоимостью и выйдет вам в 2 - 3 раза дешевле бетонного. Вы сэкономите как на материалах, так и на самих работах.

Наименование работ, материалов Ед. изм. Кол-во Цена, руб. Сумма, руб.
Стоимость выполнения работ за 100 кв. м.
1 Выемка грунта до 60 см

кв. м.

100

600

60 000

2 Планировка котлована
3 Укладка геотекстиля
4 Устройство песчаного слоя 20 см
5 Устройство щебеночного слоя 15 см
6 Укладка геотекстиля
Итого по работам:
60 000
Стоимость материалов на 100 кв. м.
1 Геотекстиль кв. м. 240 60 14 400
2 Песок 20 см куб. 22 1000 22 000
3 Щебень 15 см куб. 16 3600 57 600
Итого по материалам: 94 000
ВСЕГО: 154 000

Ориентировочный расчет стоимости изготовления песко-щебеночного основания под парковку

Песко-щебеночное основание не применяют на пучинистых грунтах и участках с интенсивной повышенной нагрузкой

При наличии сложных пучинистых грунтов на вашем участке, которые в результате промерзания неравномерно поднимаются, а затем проседают, как правило, песко-щебеночное основание не применяют.

Рассчитайте стоимость укладки тротуарной плитки онлайн

То же самое касается и участков с постоянной повышенной нагрузкой. В таких случаях применяют бетонное основание.

Конструкция и технология производства работ

Остановимся на конструкции и технологии устройства песко-щебеночного основания. Кстати говоря, именно такое, дренируемое, основание рекомендует использовать новый СП 508.1325800.2022 по мощению.

Песко-щебеночное основание представляет своего рода пирог из нескольких слоев, каждый из которых выполняет определенную функцию.


Конструкция устройства песко-щебеночного основания

1. Выемка грунта и укладка геотекстиля

Первый шаг при подготовке песко-гравийного основания – разметка дорожек и последующая выемка грунта. Глубина выемки грунта обычно составляет:

  • от 40 см – для пешеходных дорожек;
  • от 60 см – для площадок под автомобили.
  • euox71t1s8919qe8v7gt40di2difmfsq.jpg

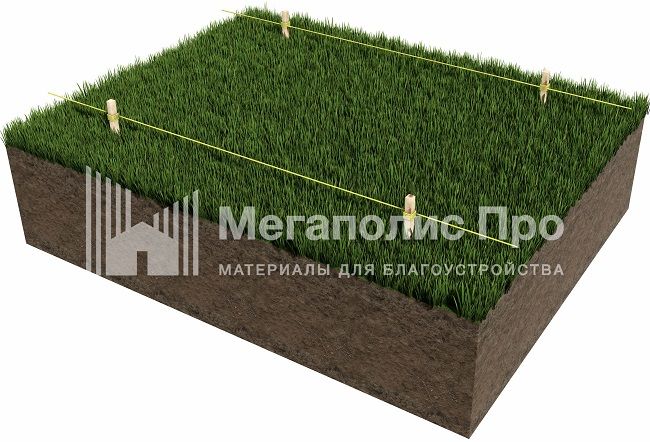

    Разметка дорожек и выемка грунта

    Грунт земляного полотна необходимо уплотнить по уклону. На грунт передается давление от транспортных нагрузок. Устройство основания на плодородный слой почвы не допускается.

    Поверх уплотненного грунта укладывается геотекстиль. Соединение геотекстиля делают с нахлестом не менее 20 см.


    Укладка геотекстиля

    ВАЖНО: Работы по выемке грунта выполняются в соответствии с СП 45.13330.2012 «Земляные сооружения, основания и фундаменты». При производстве земляных работ не допускается промерзание грунта основания.

    2. Устройство слоя из песка

    Самый нижний слой - песок. Выполняет морозозащитную и дренирющую функции. Песок хорошо пропускает воду и при этом не подвержен морозному пучению.

    Песок послойно трамбуется виброплитой. Согласно СП толщина слоя песка должна составлять не менее 20 см. Для достижения высокой плотности песок увлажняют водой и несколько раз проходят вибролитой.


    Укладка песка поверх геотекстиля и трамбовка виброплитой

    При отсутствии должного уплотнения слоев основания с течением времени они просядут, появятся ямы и неровности на поверхности мощения.

    Поэтому, если у бригады нет виброплиты, можете даже не начинать разговор о стоимости работ. Ничего хорошего в результате не выйдет. Придется перекладывать тротуарную плитку на следующий сезон.

    3. Устройство слоя из щебня

    Следующий слой - несущий. Его, как правило, делают из щебня или гравия, реже из песчано-гравийной смеси.


    Просыпка щебнем и трамбовка виброплитой

    Основная функция несущего слоя - воспринимать и перераспределять нагрузки на нижележащие слои. Несущий слой должен быть прочным и сдвигоустойчивым.

    Щебень также послойно трамбуют. Для наилучшего уплотнения щебня используют две фракции. На первом этапе уплотняют фракцию 20-40 мм, а для расклинки используют фракцию 5-10 мм.

    Минимальная толщина щебеночного слоя согласно СП составляет 15 см.

    4. Подготовка подстилающего слоя

    На несущий щебень также укладывают геотекстиль. Он нужен для того, чтобы песок из монтажного слоя, на который укладывают брусчатку, под действием воды не вымывался в нижележащие слои.


    Выравнивание правилом подстилающего слоя, на который будет монтироваться тротуарная плитка

    3 простых правила, чтобы мощение оставалось ровным и не провалилось через 1-2 сезона

    1. Соблюдайте конструкцию пирога и минимальные толщины слоев

    Обязательно соблюдайте конструкцию основания и минимальную толщину слоев. Согласно СП 508.1325800.2022 «Мощение с применением бетонных вибропрессованных изделий»:

  • песок - не менее 20 см,
  • щебень - не менее 15 см.
  • 2. Используйте геотекстиль

    Геотекстиль выполняет функцию разделения и препятствует проникновению песка в нижележащие слои. Также увеличивает несущую способность основания.

    3. Качественно уплотняйте все слои, используйте виброплиту

    Чтобы основание не просело, обязательно используйте виброплиту. Для наилучшего уплотнения количество проходов по одному следу должно быть от 5 до 10 раз.

    Когда все слои основания готовы, приступают к укладке тротуарной плитки.
