Укладка тротуарной плитки на бетонное основание
Современные нормы по мощению рекомендуют укладывать тротуарную плитку на дренируемое песчано-гравийное основание. Однако существует ряд случаев, когда целесообразнее использовать именно бетонное основание. О преимуществах и технологии подготовки бетонного основания мы уже подробно описали в нашей статье. А сегодня разберем нюансы укладки тротуарной плитки на бетонной основание.
Итак, разбираемся по полочкам. Для начала давайте вспомним, какие есть особенности у бетонного основания.
Особенности бетонного основания
Жесткость — способность воспринимать растягивающие напряжения при изгибе. Например, от заезда на покрытие автомобиля или тяжелой техники. Такое основание хорошо выдерживает высокие нагрузки, не проваливается, а мощение остается ровным.
Водонепроницаемость — в отличие от песчано-гравийного основания, монолитное бетонное основание в силу природы материала не пропускает воду. Такое основание является водоупором.
Вода, которая с осадками попадает на покрытие может застаиваться на мощении и негативно влиять на долговечность тротуарной плитки. Брусчатка, находясь в воде, напитывается влагой. Поровая вода замерзает и превращается в лед при отрицательных температурах. Материал при этом постепенно разрывает изнутри.
Нюансы укладки тротуарной плитки на бетонное основание
При укладке тротуарной плитки на бетонное основание необходимо учитывать несколько важных технологических особенностей, связанных как с материалом основания, так и с самой брусчаткой.
и уложим тротуарную плитку под ключ
1. Водоотведение
Ввиду того, что бетонное основание является водонепроницаемым, во избежание скорого разрушения тротуарной плитки необходимо обеспечить водоотведение. Давайте приведем различные способы отвода воды с поверхности тротуарной плитки на бетонном основании.
Продольные и поперечные уклоны
В соответствии с п. 5.3. свода правил по мощению дорожные покрытия из плит мощения должны быть с минимальным и достаточным уклоном. Результирующий уклон к лоткам или другим водоотводящим устройствам должен быть не менее 2,5 см на 1 метр длины. Уклон свыше 3 см на 1 погонный метр может стать причиной вымывания материала заполнения швов.
Водоотводные лотки и дождеприемники

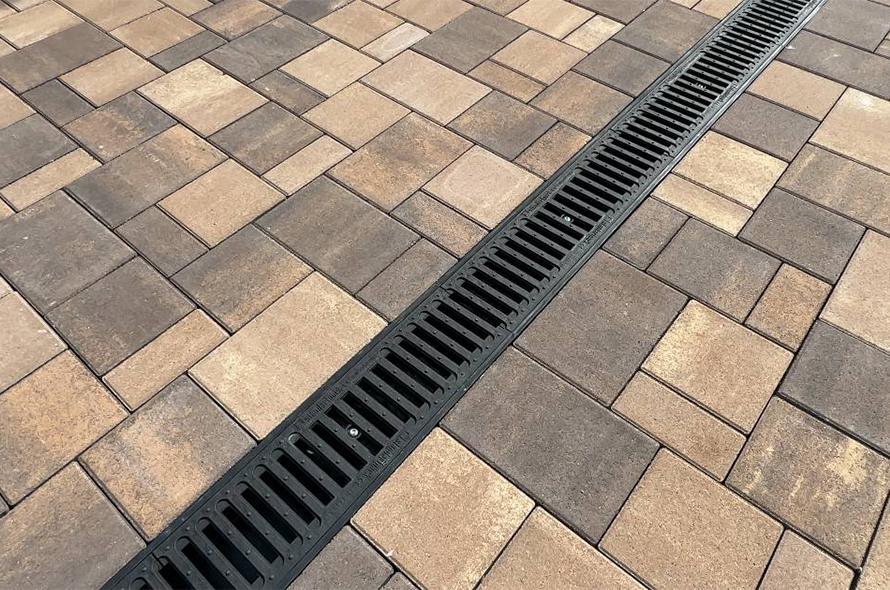

При наличии большой площади сбора воды рекомендуется предусматривать систему организованного отвода воды. Возможна установка линейных лотков, которые монтируются, как правило на 3-10 мм ниже проектной отметки покрытия.
Для обеспечения отвода воды от водосточных труб и предотвращения вымывания материала заполнения швов необходимо предусматривать: приемные лотки и короба, которые также встраиваются в мощение.
Отвод воды из подстилающего слоя с помощью каналов
При укладке тротуарной плитки на бетонное основание также следует учитывать, что вода может просачиваться в подстилающий слой за счет наличия большого количества швов. Для отведения воды из подстилающего слоя устраиваются специальные каналы по периметру покрытия, которые отводят воду.
Сквозные отверстия в бетонном основании
В качестве одного из решений для отвода воды из подстилающего слоя можно предусмотреть устройство дренажных отверстий в бетонном основании. Через такие отверстия вода будет уходить в нижележащие слои конструкции, которые обладают более высокой водопроницаемостью, что позволит эффективно предотвращать накопление влаги под покрытием.
2. Подстилающий слой
Подстилающий слой — это слой, на который непосредственно укладывается тротуарная плитка. Как правило, его толщина составляет от 3 до 5 см.
Основные функции подстилающего слоя:
- нивелирование неровностей основания;
- компенсация небольших отклонений по толщине тротуарной плитки;
- формирование уклонов покрытия при необходимости.
Согласно действующим рекомендациям свода правил по мощению вибропрессованных изделий, подстилающий слой рекомендуется выполнять из песка или отсевов дробления. Однако на практике также широко применяется песко-цементная смесь с небольшим содержанием цемента — примерно 10–15%.
В отличие от клинкерной брусчатки или натурального камня, которые допускается приклеивать к бетонному основанию, вибропрессованную тротуарную плитку укладывают исключительно на песок или песко-цементную смесь с низким содержанием цемента.
Это связано со следующими причинами:
- клей может стать источником высолов на поверхности плитки;
- в процессе укладки плитку легко испачкать клеевым составом;
- клеевой слой не позволяет уплотнять покрытие виброплитой, что является важным этапом монтажа;
- технология укладки становится более сложной и менее надежной;
- в процессе эксплуатации плитка вместе с клеем может отслаиваться от основания;
- покрытие становится неремонтопригодным, поскольку заменить отдельные элементы без повреждений практически невозможно.
3. Материал заполнения швов
Ранее в нашем видео мы уже подробно рассказывали о том, как правильно заполнять швы брусчатки. Здесь лишь напомним ключевой момент: при укладке бетонной вибропрессованной тротуарной плитки на бетонное основание материал для заполнения швов не отличается от того, который используется при укладке на песчано-гравийное основание.
Для заполнения швов применяется исключительно песок. Использовать смеси или затирки на основе цемента категорически не рекомендуется. Такие составы могут испачкать поверхность плитки, а удалить цементные следы после высыхания практически невозможно.
Даже несмотря на то, что бетонное основание является водонепроницаемым, швы в покрытии из бетонной брусчатки заполняют мытым песком крупностью не ниже мелкого. Это обеспечивает правильную работу швов и долговечность мощения.
Мы разобрали основные нюансы укладки вибропрессованной тротуарной плитки на бетонное основание, теперь давайте перейдем к пошаговой технологии укладки.
Технология укладки тротуарной плитки на бетонное основание
- С помощью капроновой нити и колышков выставляют проектные отметки и уклоны будущего покрытия.
- По проектным отметкам устанавливают бортовые камни, фиксирующие границы мощения.
- Монтируют водоотводные лотки и дождеприемники, а при необходимости предусматривают дрены в бетонном основании или водоотводные каналы.
- Устанавливают маяки для устройства подстилающего слоя с учетом проектных отметок и осадки покрытия после виброуплотнения (5–10 мм).

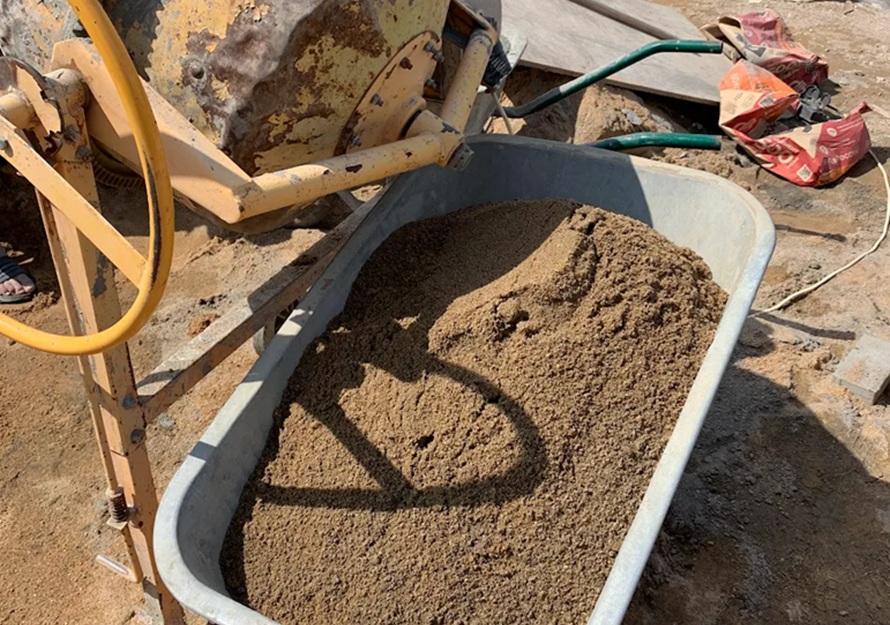

- Готовят песко-цементную смесь с низким содержанием цемента — около 10–15%.

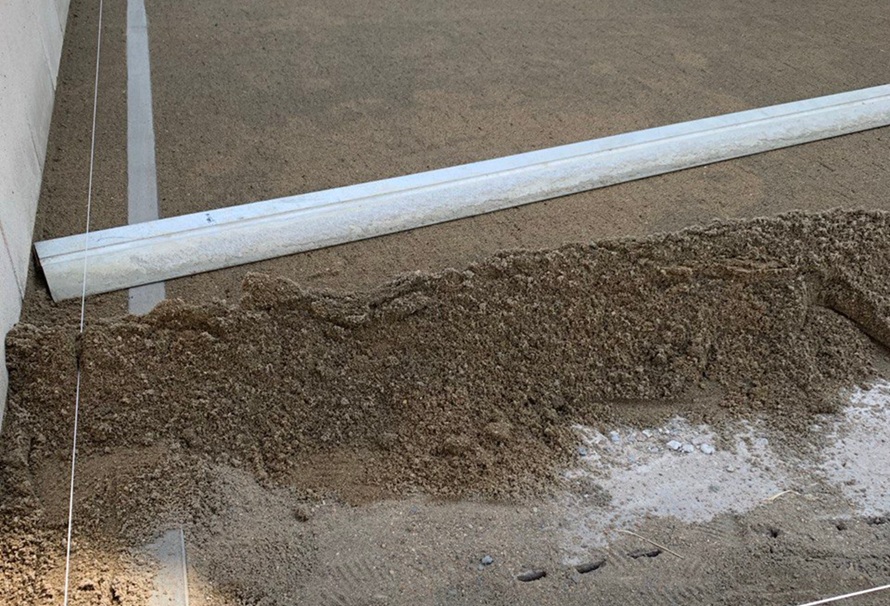

- Подстилающий слой толщиной 3–5 см формируют, протягивая смесь правилом по установленным маякам.
- После выравнивания маяки извлекают, а образовавшиеся пустоты заполняют той же смесью.
- Натягивают направляющий шнур, по которому укладывают первый ряд тротуарной плитки.
- Тротуарную плитку укладывают на подготовленный подстилающий слой, при необходимости выполняя подрезку и перемешивая изделия из нескольких поддонов.
- После укладки выполняют первичное заполнение швов сухим песком.
- Покрытие уплотняют виброплитой с полиуретановым ковриком.
- После уплотнения швы окончательно заполняют песком.
- Уложенный участок закрывают защитным материалом, чтобы предотвратить возможные загрязнения.
